中国电力 ›› 2024, Vol. 57 ›› Issue (8): 152-158.DOI: 10.11930/j.issn.1004-9649.202403026
金国锋1(), 杨世峰1(
), 刘玲玲1(
), 王凯2(
), 王强2, 王磊3(
)
收稿日期:
2024-03-07
出版日期:
2024-08-28
发布日期:
2024-08-24
作者简介:
金国锋(1980—),男,硕士,高级工程师,从事输变电工程输电技术研究,E-mail:jinguofeng996@163.com基金资助:
Guofeng JIN1(), Shifeng YANG1(
), Lingling LIU1(
), Kai WANG2(
), Qiang WANG2, Lei WANG3(
)
Received:
2024-03-07
Online:
2024-08-28
Published:
2024-08-24
Supported by:
摘要:

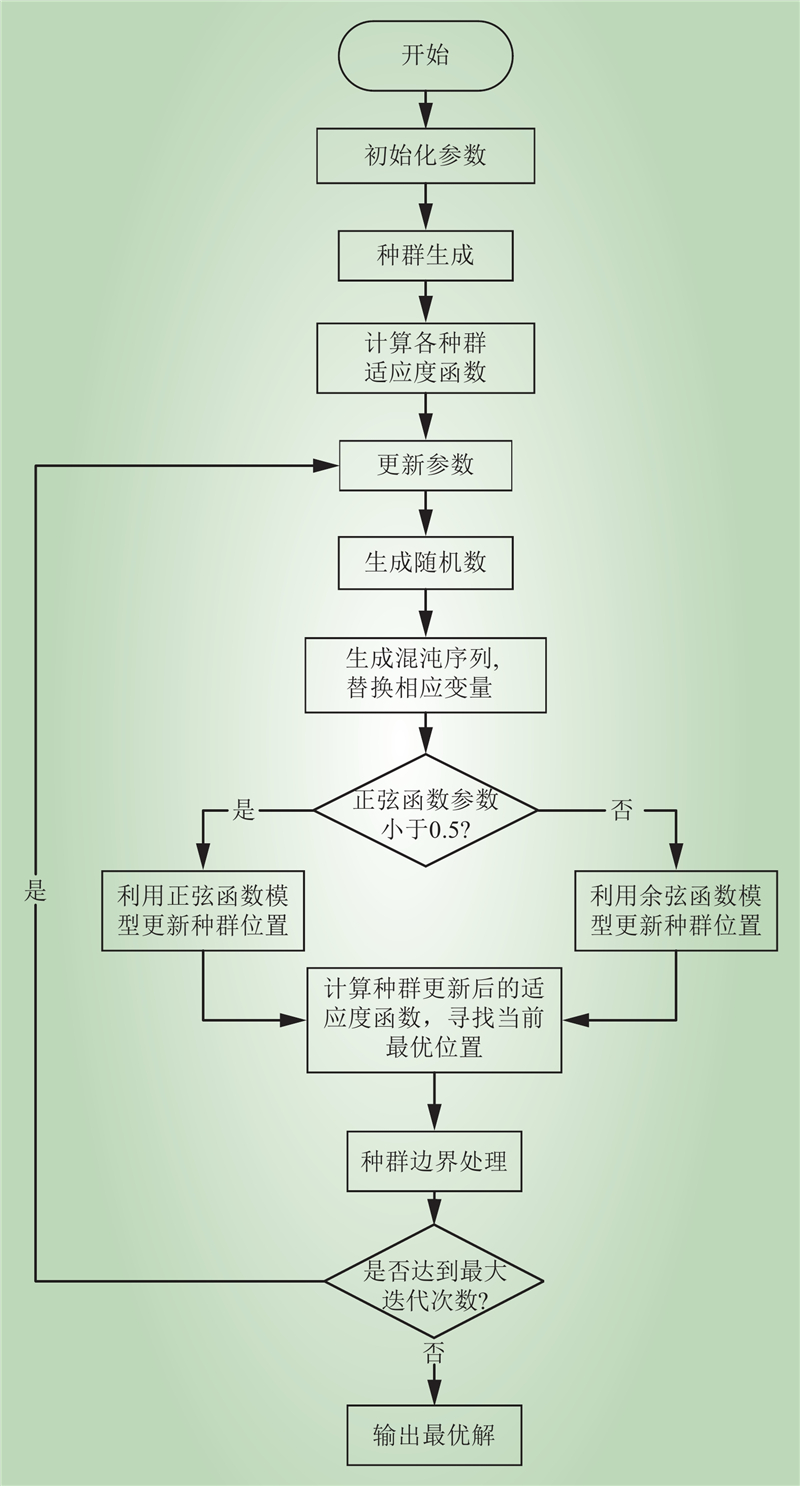

提出一种基于二维混沌正余弦算法的虚回路自动连接技术,首先采用Jaro-Winkler距离构建了涉及距离权重向量的虚端子匹配模型,然后在虚连接历史数据的基础上利用二维混沌正余弦算法求解最优距离权重向量,最后以蒙东某66 kV变电站为例,采用所提方法进行虚端子匹配。结果表明:相比现有技术该方法所得虚端子连接结果更准确且匹配效率更高。
中图分类号:
金国锋, 杨世峰, 刘玲玲, 王凯, 王强, 王磊. 基于二维混沌映射正余弦算法的智能变电站虚回路自动连接技术[J]. 中国电力, 2024, 57(8): 152-158.
Guofeng JIN, Shifeng YANG, Lingling LIU, Kai WANG, Qiang WANG, Lei WANG. Automatic Connection of Virtual Circuits in Smart Substations Based on Chaotic Two-Dimensional Mapping Sine and Cosine Algorithm[J]. Electric Power, 2024, 57(8): 152-158.
序号 | 设备名称 | 设备 | 安装位置 | |||
1 | 主变保护 | PCS-978T1-DA-GCN | 预制舱 | |||
2 | 主变测控 | PCS-9705G-DA-1 | 预制舱 | |||
3 | 66 kV线路保护测控 | PCS-953A-DA-GCN-C | 预制舱 | |||
4 | 66 kV分段保护测控 | PCS-923LA-DA-GCN-C | 预制舱 | |||
5 | 66 kV备自投 | PCS-9651A-DA-GCN | 预制舱 | |||
6 | 66 kV母线测控 | PCS-9705G-DA-4 | 预制舱 | |||
7 | 主变66 kV间隔 | PCS-224IMJA-DA-GZK | 智能柜 | |||
8 | 主变本体终端 | PCS-222ITA-GZK | 智能柜 | |||
9 | 66 kV线路间隔 | PCS-224IMJA-DA-GZK | 智能柜 | |||
10 | 66 kV分段间隔 | PCS-224IMJA-DA-GZK | 智能柜 | |||
11 | 66 kV母线间隔 | PCS-224IMMA-DA-GZK | 智能柜 | |||
12 | 主变变低间隔 | PCS-224IMJA-DA-GZK | 智能柜 |
表 1 66 kV变电站二次侧设备配置
Table 1 The secondary side equipment configuration of 66 kV substation
序号 | 设备名称 | 设备 | 安装位置 | |||
1 | 主变保护 | PCS-978T1-DA-GCN | 预制舱 | |||
2 | 主变测控 | PCS-9705G-DA-1 | 预制舱 | |||
3 | 66 kV线路保护测控 | PCS-953A-DA-GCN-C | 预制舱 | |||
4 | 66 kV分段保护测控 | PCS-923LA-DA-GCN-C | 预制舱 | |||
5 | 66 kV备自投 | PCS-9651A-DA-GCN | 预制舱 | |||
6 | 66 kV母线测控 | PCS-9705G-DA-4 | 预制舱 | |||
7 | 主变66 kV间隔 | PCS-224IMJA-DA-GZK | 智能柜 | |||
8 | 主变本体终端 | PCS-222ITA-GZK | 智能柜 | |||
9 | 66 kV线路间隔 | PCS-224IMJA-DA-GZK | 智能柜 | |||
10 | 66 kV分段间隔 | PCS-224IMJA-DA-GZK | 智能柜 | |||
11 | 66 kV母线间隔 | PCS-224IMMA-DA-GZK | 智能柜 | |||
12 | 主变变低间隔 | PCS-224IMJA-DA-GZK | 智能柜 |
序号 | 输入虚端子 | 自动连接的输出 虚端子 | 样本匹配的输出虚端子 | |||
1 | MU额定延时 PISV01/SVINGGIO1. DelayTRtg | 额定延时 MUSV01/LLN0. DelayTRtg | 额定延迟时间 MUSV/LLN0. DelayTRtg | |||
2 | 保护A相电流Ia1(正) PISV01/SVINGGIO4. SAVSO1 | A相保护电流1 MUSV01/PATCTR1. Amp1 | 保护1电流A相1 MUSV/TCTR1. Amp | |||
3 | 保护A相电流Ia2(正) PISV01/SVINGGIO4. SAVSO2 | A相保护电流2 MUSV01/PATCTR1. Amp2 | 保护1电流A相2 MUSV/TCTR1. AmpChB | |||
4 | 保护B相电流Ib1(正) PISV01/SVINGGIO4. SAVSO3 | B相保护电流1 MUSV01/PBTCTR1. Amp1 | 保护1电流B相1 MUSV/TCTR2. Amp | |||
5 | 保护B相电流Ib2(正) PISV01/SVINGGIO4. SAVSO4 | B相保护电流2 MUSV01/PBTCTR1. Amp2 | 保护1电流B相2 MUSV/TCTR2. AmpChB | |||
6 | 保护C相电流Ic1(正) PISV01/SVINGGIO4. SAVSO5 | C相保护电流1 MUSV01/PCTCTR1. Amp1 | 保护1电流C相1 MUSV/TCTR3. Amp | |||
7 | 保护C相电流Ic2(正) PISV01/SVINGGIO4. SAVSO6 | C相保护电流2 MUSV01/PCTCTR1. Amp2 | 保护1电流C相2 MUSV/TCTR3. AmpChB | |||
8 | 闭锁重合闸 PIGO01/GOINGGIO1. SPCSO1.stVal | 闭锁重合闸 RPIT01/GGIO1. Ind1.stVal | 闭锁重合闸RPIT/ProtGGIO. Ind3.stVal | |||
9 | 保护A相电压Ua1 PISV01/SVINGGIO3. SAVSO1 | A相保护测量电压1 MUSV01/UATVTR1. Vol1 | 保护电压A相1 MUSV/TVTR10. Vol | |||
10 | 保护A相电压Ua2 PISV01/SVINGGIO3. SAVSO2 | A相保护电压2 MUSV01/UATVTR1. Vol2 | 保护电压A相2 MUSV/TVTR10. VolChB | |||
11 | 保护B相电压Ub1 PISV01/SVINGGIO3. SAVSO3 | B相保护测量电压1 MUSV01/UBTVTR1. Vol1 | 保护电压B相1 MUSV/TVTR11. Vol | |||
12 | 保护B相电压Ub2 PISV01/SVINGGIO3. SAVSO4 | B相保护电压2 MUSV01/UBTVTR1. Vol2 | 保护电压B相2 MUSV/TVTR11. VolChB | |||
13 | 保护C相电压Uc1 PISV01/SVINGGIO3. SAVSO5 | C相保护测量电压1 MUSV01/UCTVTR1. Vol1 | 保护电压C相1 MUSV/TVTR12. Vol | |||
14 | 保护C相电压Uc2 PISV01/SVINGGIO3. SAVSO6 | C相保护电压2 MUSV01/UCTVTR1. Vol2 | 保护电压C相2 MUSV/TVTR12. VolChB | |||
15 | 断路器位置 PIGO01/GOINGGIO1. DPCSO1.stVal | 断路器位置 RPIT01/XCBR1. Pos.stVal | 断路器位置 RPIT/Q0 XCBR1. Pos.stVal |
表 2 部分虚端子自动匹配结果
Table 2 Partial comparison of the results of the automatic connection
序号 | 输入虚端子 | 自动连接的输出 虚端子 | 样本匹配的输出虚端子 | |||
1 | MU额定延时 PISV01/SVINGGIO1. DelayTRtg | 额定延时 MUSV01/LLN0. DelayTRtg | 额定延迟时间 MUSV/LLN0. DelayTRtg | |||
2 | 保护A相电流Ia1(正) PISV01/SVINGGIO4. SAVSO1 | A相保护电流1 MUSV01/PATCTR1. Amp1 | 保护1电流A相1 MUSV/TCTR1. Amp | |||
3 | 保护A相电流Ia2(正) PISV01/SVINGGIO4. SAVSO2 | A相保护电流2 MUSV01/PATCTR1. Amp2 | 保护1电流A相2 MUSV/TCTR1. AmpChB | |||
4 | 保护B相电流Ib1(正) PISV01/SVINGGIO4. SAVSO3 | B相保护电流1 MUSV01/PBTCTR1. Amp1 | 保护1电流B相1 MUSV/TCTR2. Amp | |||
5 | 保护B相电流Ib2(正) PISV01/SVINGGIO4. SAVSO4 | B相保护电流2 MUSV01/PBTCTR1. Amp2 | 保护1电流B相2 MUSV/TCTR2. AmpChB | |||
6 | 保护C相电流Ic1(正) PISV01/SVINGGIO4. SAVSO5 | C相保护电流1 MUSV01/PCTCTR1. Amp1 | 保护1电流C相1 MUSV/TCTR3. Amp | |||
7 | 保护C相电流Ic2(正) PISV01/SVINGGIO4. SAVSO6 | C相保护电流2 MUSV01/PCTCTR1. Amp2 | 保护1电流C相2 MUSV/TCTR3. AmpChB | |||
8 | 闭锁重合闸 PIGO01/GOINGGIO1. SPCSO1.stVal | 闭锁重合闸 RPIT01/GGIO1. Ind1.stVal | 闭锁重合闸RPIT/ProtGGIO. Ind3.stVal | |||
9 | 保护A相电压Ua1 PISV01/SVINGGIO3. SAVSO1 | A相保护测量电压1 MUSV01/UATVTR1. Vol1 | 保护电压A相1 MUSV/TVTR10. Vol | |||
10 | 保护A相电压Ua2 PISV01/SVINGGIO3. SAVSO2 | A相保护电压2 MUSV01/UATVTR1. Vol2 | 保护电压A相2 MUSV/TVTR10. VolChB | |||
11 | 保护B相电压Ub1 PISV01/SVINGGIO3. SAVSO3 | B相保护测量电压1 MUSV01/UBTVTR1. Vol1 | 保护电压B相1 MUSV/TVTR11. Vol | |||
12 | 保护B相电压Ub2 PISV01/SVINGGIO3. SAVSO4 | B相保护电压2 MUSV01/UBTVTR1. Vol2 | 保护电压B相2 MUSV/TVTR11. VolChB | |||
13 | 保护C相电压Uc1 PISV01/SVINGGIO3. SAVSO5 | C相保护测量电压1 MUSV01/UCTVTR1. Vol1 | 保护电压C相1 MUSV/TVTR12. Vol | |||
14 | 保护C相电压Uc2 PISV01/SVINGGIO3. SAVSO6 | C相保护电压2 MUSV01/UCTVTR1. Vol2 | 保护电压C相2 MUSV/TVTR12. VolChB | |||
15 | 断路器位置 PIGO01/GOINGGIO1. DPCSO1.stVal | 断路器位置 RPIT01/XCBR1. Pos.stVal | 断路器位置 RPIT/Q0 XCBR1. Pos.stVal |
序号 | 输入虚端子 | 自动连接的输出虚端子 | 样本匹配的输出虚端子 | |||
1 | MU额定延时 PISV01/SVINGGIO1. DelayTRtg | 额定延时 MUSV01/LLN0. DelayTRtg | 额定延迟时间 MUSV/LLN0. DelayTRtg | |||
2 | 保护A相电流Ia1(正) PISV01/SVINGGIO4. SAVSO1 | A相保护电流1 MUSV01/PATCTR1. Amp1 | 保护1电流A相1 MUSV/TCTR1. Amp | |||
3 | 保护A相电流Ia2(正) PISV01/SVINGGIO4. SAVSO2 | A相保护电流2 MUSV01/PATCTR1. Amp2 | 保护1电流A相2 MUSV/TCTR1. AmpChB | |||
4 | 保护B相电流Ib1(正) PISV01/SVINGGIO4. SAVSO3 | B相保护电流1 MUSV01/PBTCTR1. Amp1 | 保护1电流B相1 MUSV/TCTR2. Amp | |||
5 | 保护B相电流Ib2(正) PISV01/SVINGGIO4. SAVSO4 | B相保护电流2 MUSV01/PBTCTR1. Amp2 | 保护1电流B相2 MUSV/TCTR2. AmpChB | |||
6 | 保护C相电流Ic1(正) PISV01/SVINGGIO4. SAVSO5 | C相保护电流1 MUSV01/PCTCTR1. Amp1 | 保护1电流C相1 MUSV/TCTR3. Amp | |||
7 | 保护C相电流Ic2(正) PISV01/SVINGGIO4. SAVSO6 | C相保护电流2 MUSV01/PCTCTR1. Amp2 | 保护1电流C相2 MUSV/TCTR3. AmpChB | |||
8 | 闭锁重合闸 PIGO01/GOINGGIO1. SPCSO1.stVal | 断路器低气压闭锁 RPIT01/GOYxGGIO. Ind8.stVal | 闭锁重合闸RPIT/ProtGGIO. Ind3.stVal | |||
9 | 断路器位置 PIGO01/GOINGGIO1. DPCSO1.stVal | 断路器位置 RPIT01/XCBR1. Pos.stVal | 断路器位置 RPIT/Q0 XCBR1. Pos.stVal |
表 3 虚端子自动匹配结果
Table 3 Automatic matching results of virtual terminals
序号 | 输入虚端子 | 自动连接的输出虚端子 | 样本匹配的输出虚端子 | |||
1 | MU额定延时 PISV01/SVINGGIO1. DelayTRtg | 额定延时 MUSV01/LLN0. DelayTRtg | 额定延迟时间 MUSV/LLN0. DelayTRtg | |||
2 | 保护A相电流Ia1(正) PISV01/SVINGGIO4. SAVSO1 | A相保护电流1 MUSV01/PATCTR1. Amp1 | 保护1电流A相1 MUSV/TCTR1. Amp | |||
3 | 保护A相电流Ia2(正) PISV01/SVINGGIO4. SAVSO2 | A相保护电流2 MUSV01/PATCTR1. Amp2 | 保护1电流A相2 MUSV/TCTR1. AmpChB | |||
4 | 保护B相电流Ib1(正) PISV01/SVINGGIO4. SAVSO3 | B相保护电流1 MUSV01/PBTCTR1. Amp1 | 保护1电流B相1 MUSV/TCTR2. Amp | |||
5 | 保护B相电流Ib2(正) PISV01/SVINGGIO4. SAVSO4 | B相保护电流2 MUSV01/PBTCTR1. Amp2 | 保护1电流B相2 MUSV/TCTR2. AmpChB | |||
6 | 保护C相电流Ic1(正) PISV01/SVINGGIO4. SAVSO5 | C相保护电流1 MUSV01/PCTCTR1. Amp1 | 保护1电流C相1 MUSV/TCTR3. Amp | |||
7 | 保护C相电流Ic2(正) PISV01/SVINGGIO4. SAVSO6 | C相保护电流2 MUSV01/PCTCTR1. Amp2 | 保护1电流C相2 MUSV/TCTR3. AmpChB | |||
8 | 闭锁重合闸 PIGO01/GOINGGIO1. SPCSO1.stVal | 断路器低气压闭锁 RPIT01/GOYxGGIO. Ind8.stVal | 闭锁重合闸RPIT/ProtGGIO. Ind3.stVal | |||
9 | 断路器位置 PIGO01/GOINGGIO1. DPCSO1.stVal | 断路器位置 RPIT01/XCBR1. Pos.stVal | 断路器位置 RPIT/Q0 XCBR1. Pos.stVal |
1 | 叶远波, 王吉文, 汪伟, 等. 基于哈希和编辑距离算法的SCD双层向量化与变更校验技术[J]. 中国电力, 2024, 57 (1): 255- 262. |
YE Yuanbo, WANG Jiwen, WANG Wei, et al. SCD two-layer vectorization and change verification technology based on hash and edit distance algorithm[J]. Electric Power, 2024, 57 (1): 255- 262. | |
2 | 严亚兵, 褚旭, 肖豪龙, 等. 基于改进支持向量机的数字化变电站安全措施生成技术[J]. 中国电力, 2023, 56 (10): 194- 201. |
YAN Yabing, CHU Xu, XIAO Haolong, et al. Automatic generation technology of safety measures for digital substation based on improved support vector machine[J]. Electric Power, 2023, 56 (10): 194- 201. | |
3 | 刘岑岑, 夏天, 李艳, 等. 基于显式可靠性指标的配电网多阶段扩展规划方法[J]. 中国电力, 2023, 56 (9): 87- 95. |
LIU Cencen, XIA Tian, LI Yan, et al. A multi-stage expansion planning method for distribution networks based on explicit reliability index[J]. Electric Power, 2023, 56 (9): 87- 95. | |
4 | 叶远波, 李端超, 谢民, 等. 面向新型电力系统的智能变电站虚回路自动校验技术研究[J]. 电测与仪表, 2022, 59 (7): 91- 99. |
YE Yuanbo, LI Duanchao, XIE Min, et al. Research on automatic calibration technology of virtual circuit in smart substation for novel power system[J]. Electrical Measurement & Instrumentation, 2022, 59 (7): 91- 99. | |
5 | 林峰, 梅勇, 朱益华, 等. 网络攻击对电力系统典型场景全过程影响综述[J]. 南方电网技术, 2023, 17 (11): 61- 75. |
LIN Feng, MEI Yong, ZHU Yihua, et al. Overview of the entire process influence of cyber attack on typical scenarios of power systems[J]. Southern Power System Technology, 2023, 17 (11): 61- 75. | |
6 | 杨辉, 温东旭, 高磊, 等. 智能变电站二次虚回路连线自动生成实践[J]. 电力系统保护与控制, 2017, 45 (23): 116- 121. |
YANG Hui, WEN Dongxu, GAO Lei, et al. Automatic generation of secondary circuit virtual connection in smart substation[J]. Power System Protection and Control, 2017, 45 (23): 116- 121. | |
7 | 黄志高, 李妍, 李腾, 等. 智能变电站SCD文件虚回路自动生成技术的设计和实现[J]. 电力系统保护与控制, 2017, 45 (17): 106- 111. |
HUANG Zhigao, LI Yan, LI Teng, et al. Design and implementation of automatic generation technology of SCD file virtual circuit in smart substation[J]. Power System Protection and Control, 2017, 45 (17): 106- 111. | |
8 | 李腾, 吕飞鹏, 王星宇, 等. 基于烟花算法计算莱文斯坦距离权重的虚端子自动连接方法[J]. 电测与仪表, 2023, 60 (11): 90- 94. |
LI Teng, LV Feipeng, WANG Xingyu, et al. Virtual terminal automatic connection method for calculating Levenstein distance weight based on fireworks algorithms[J]. Electrical Measurement & Instrumentation, 2023, 60 (11): 90- 94. | |
9 | 王文琪, 胡炎, 赵娜, 等. 基于距离权重向量优化模型的虚端子自动连接方法[J]. 电网技术, 2018, 42 (1): 346- 352. |
WANG Wenqi, HU Yan, ZHAO Na, et al. Automatic connection method of virtual terminators based on optimization model of distance weight vectors[J]. Power System Technology, 2018, 42 (1): 346- 352. | |
10 | 王胜, 唐超, 张凌浩, 等. 面向IEC61850智能变电站的网络安全异常流量分析方法[J]. 重庆大学学报, 2022, 45 (1): 1- 8. |
WANG Sheng, TANG Chao, ZHANG Linghao, et al. Research on network security abnormal flow analysis method for IEC61850 intelligent substation[J]. Journal of Chongqing University, 2022, 45 (1): 1- 8. | |
11 | 胡道徐, 沃建栋. 基于IEC 61850的智能变电站虚回路体系[J]. 电力系统自动化, 2010, 34 (17): 78- 82. |
HU Daoxu, WO Jiandong. Virtual circuit system of smart substations based on IEC 61850[J]. Automation of Electric Power Systems, 2010, 34 (17): 78- 82. | |
12 | 范卫东, 冯晓伟, 董金星, 等. 基于历史数据语义相似度的智能变电站虚端子自动连接[J]. 电力系统保护与控制, 2020, 48 (17): 179- 186. |
FAN Weidong, FENG Xiaowei, DONG Jinxing, et al. Automatic matching method of a virtual terminal in intelligent substation based on rsemantic similarity of historical data[J]. Power System Protection and Control, 2020, 48 (17): 179- 186. | |
13 |
CAHYONO S C. Comparison of document similarity measurements in scientific writing using Jaro-Winkler distance method and Paragraph Vector method[J]. IOP Conference Series: Materials Science and Engineering, 2019, 662 (5): 052016.
DOI |
14 |
PITCHANDI P, BALAKRISHNAN M. Document clustering analysis with aid of adaptive Jaro Winkler with Jellyfish search clustering algorithm[J]. Advances in Engineering Software, 2023, 175, 103322.
DOI |
15 | 万金金, 文屹, 吕黔苏, 等. 基于大数据深度挖掘电网设备缺陷体外循环的模型研制与应用[J]. 电力大数据, 2023, 26 (3): 61- 68. |
WAN Jinjin, WEN Yi, LYU Qiansu, et al. Model development and application based on big data deep mining of extracorporeal circulation of grid equipment defects[J]. Power Systems and Big Data, 2023, 26 (3): 61- 68. | |
16 | 郝秦霞, 荣政, 谢林江, 等. 基于Bi-LSTM的在线物联网设备识别方法[J]. 西安科技大学学报, 2023, 43 (2): 422- 430. |
HAO Qinxia, RONG Zheng, XIE Linjiang, et al. Online IoT device identification method based on Bi-LSTM[J]. Journal of Xi’an University of Science and Technology, 2023, 43 (2): 422- 430. | |
17 |
MIRJALILI S. SCA: a sine cosine algorithm for solving optimization problems[J]. Knowledge-Based Systems, 2016, 96, 120- 133.
DOI |
18 |
ESLAMI M, NESHAT M, KHALID S A. A novel hybrid sine cosine algorithm and pattern search for optimal coordination of power system damping controllers[J]. Sustainability, 2022, 14 (1): 541.
DOI |
19 |
GUO W Y, WANG Y, DAI F, et al. Improved sine cosine algorithm combined with optimal neighborhood and quadratic interpolation strategy[J]. Engineering Applications of Artificial Intelligence, 2020, 94, 103779.
DOI |
20 |
KHOKHAR B, DAHIYA S, SINGH PARMAR K P. Load frequency control of a microgrid employing a 2D sine logistic map based chaotic sine cosine algorithm[J]. Applied Soft Computing, 2021, 109, 107564.
DOI |
21 |
HUA Z Y, ZHOU Y C, PUN C M, et al. 2D sine logistic modulation map for image encryption[J]. Information Sciences, 2015, 297, 80- 94.
DOI |
22 |
吴灏, 许晓, 彭紫楠, 等. 基于电网云数据管理的电气设备大数据移动实验室及其应用研究[J]. 发电技术, 2023, 44 (3): 417- 424.
DOI |
WU Hao, XU Xiao, PENG Zinan, et al. Research on electrical equipment big data mobile laboratory based on power grid cloud data management and its application[J]. Power Generation Technology, 2023, 44 (3): 417- 424.
DOI |
|
23 | 段咏霖, 张光烈, 李瑞峰, 等. 基于MDT的含DG配电网分层逐级协同调压策略研究[J]. 东北电力大学学报, 2024, 44 (2): 64- 71, 120. |
DUAN Yonglin, ZHANG Guanglie, LI Ruifeng, et al. Research on hierarchical step-by-step cooperative voltage regulation strategy of distribution network with DG based on MDT[J]. Journal of Northeast Electric Power University, 2024, 44 (2): 64- 71, 120. | |
24 | 刁卓朋, 伍国英, 李文祥, 等. GPS欺骗信号对变电站时间同步装置的干扰分析与测试[J]. 南方电网技术, 2024, 18 (4): 88- 95. |
DIAO Zhuopeng, WU Guoying, LI Wenxiang, et al. Analysis and test of the interference of GPS deception signal on time synchronization device in substation[J]. Southern Power System Technology, 2024, 18 (4): 88- 95. | |
25 | 王秀云, 王建, 刘闯, 等. 低漏电流非隔离型三相并网变换器协同控制策略[J]. 东北电力大学学报, 2022, 42 (5): 44- 54. |
WANG Xiuyun, WANG Jian, LIU Chuang, et al. Cooperative control strategy for non-isolated low leakage current three-phase grid-connected converter[J]. Journal of Northeast Electric Power University, 2022, 42 (5): 44- 54. | |
26 | 汪际峰, 吴小辰, 林火华, 等. 数字电网的概念、特征与架构[J]. 南方电网技术, 2023, 17 (12): 36- 41, 89. |
WANG Jifeng, WU Xiaochen, LIN Huohua, et al. Concepts, features and architectures of digital grids[J]. Southern Power System Technology, 2023, 17 (12): 36- 41, 89. | |
27 | 苏寅生, 周挺辉, 赵利刚, 等. 电力电子设备谐波对主网的影响分析与对策探索[J]. 南方电网技术, 2024, 18 (2): 47- 56. |
SU Yinsheng, ZHOU Tinghui, ZHAO Ligang, et al. Impact analysis and countermeasure exploration of power electronic equipment harmonics on main network[J]. Southern Power System Technology, 2024, 18 (2): 47- 56. |
[1] | 尹笋,杨德培,郑永康,童晓阳,蔡刚林,庄先涛,田力智,潘峰,陈络风,胡德峰. 智能变电站SCD中设备虚端子图形化生成系统的设计与实现[J]. 中国电力, 2016, 49(5): 129-135. |
