基于PSD-BPA数据的ADPSS大电网电磁暂态转换建模方法与软件实现

doi:10.11930/j.issn.1004-9649.202309070

摘要/Abstract

摘要：

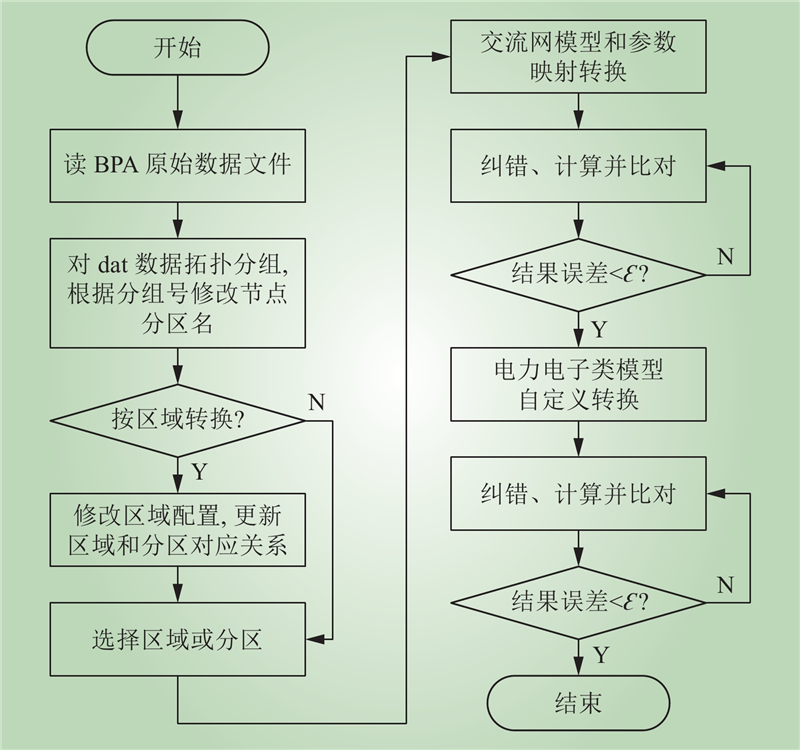

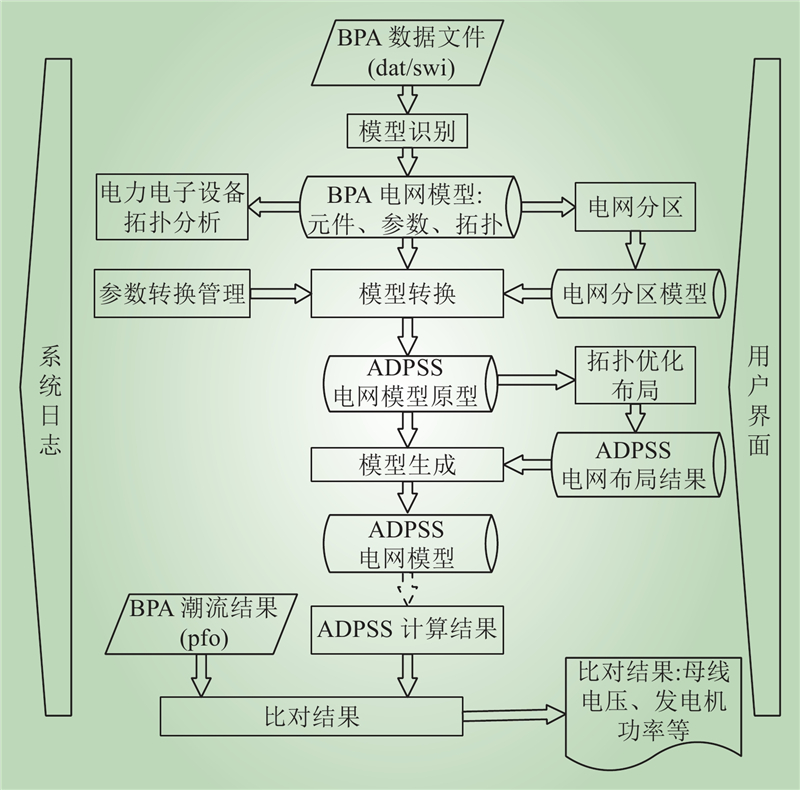

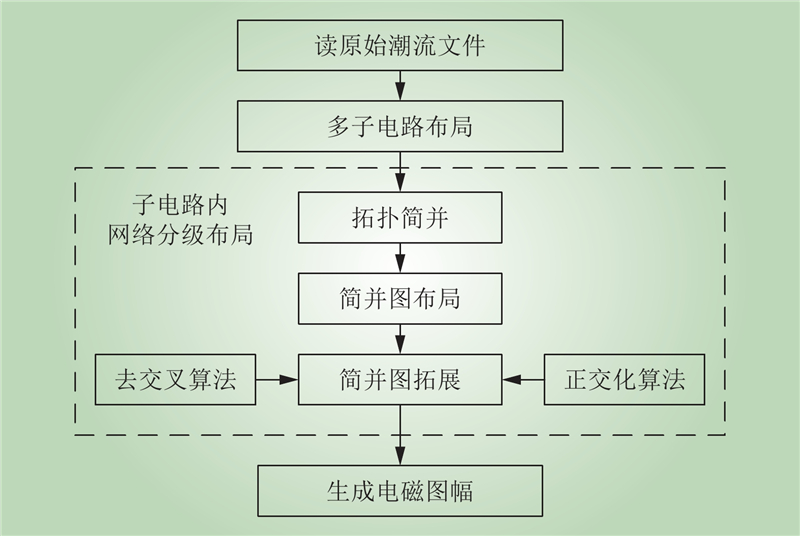

随着新能源、直流、柔性交流输电系统等电力电子类设备入网规模越来越大，新型大电网的运行特性发生巨大改变，电磁暂态精细化仿真成为未来电力系统仿真的重要手段。但电磁暂态建模困难严重制约了电磁暂态仿真的工程应用，针对这一难题，提出了一种基于BPA数据快速生成ADPSS电磁暂态模型的技术解决方案，研发了相应转换建模软件，通过分组建模控制、映射建模、用户自定义建模、拓扑优化布局等技术手段，实现BPA数据到ADPSS模型的快速自动化转换建模。基于BPA区域电网数据，利用该软件完成了算例规模超过5000个三相节点的某省级电网的全电磁暂态建模，建模效率得到很大提升，校核结果验证了转换建模软件的有效性。

关键词: 电磁暂态仿真, 分组建模控制, 映射建模, 用户自定义建模, 拓扑优化布局

Abstract:

With the increasing scale of new energy, flexible DC, FACTS and other new power electronic equipment connecting to the power grid, the operational characteristics of the new large-scale power grid have undergone significant changes, and electromagnetic transient refined simulation has become an important means of future power system simulation. However, the difficulty of electromagnetic transient modeling seriously restricts the widespread application of electromagnetic transient simulation. To address this challenge, a technical solution for quickly converting BPA data into ADPSS (advanced digital power system simulator) electromagnetic transient models was proposed, and corresponding software was developed. Through technical means such as modeling control by group, mapping modeling, user defined modeling, topology optimization layout, etc., the rapid automated conversion modeling from BPA data to ADPSS data was achieved. Finally, based on the BPA regional power grid data, a full electromagnetic transient modeling of a provincial power grid was completed using this software with the example scale exceeding 5000 three-phase nodes, and the modeling efficiency was greatly improved. The simulation results verified the effectiveness of the conversion modeling program.

Key words: electromagnetic transient simulation, modeling control by group, mapping modeling, user defined modeling, topology optimization layout

徐树文, 卓谷颖, 李壮, 刘敏, 穆清. 基于PSD-BPA数据的ADPSS大电网电磁暂态转换建模方法与软件实现[J]. 中国电力, 2024, 57(8): 182-189.

Shuwen XU, Guying ZHUO, Zhuang LI, Min LIU, Qing MU. Large-Scale Power Grid ADPSS Electromagnetic Transient Modeling Method and Software Implementation Based on PSD-BPA Data[J]. Electric Power, 2024, 57(8): 182-189.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.electricpower.com.cn/CN/10.11930/j.issn.1004-9649.202309070

https://www.electricpower.com.cn/CN/Y2024/V57/I8/182

图/表 9

参考文献 22

1	杨林超, 应超楠, 徐政, 等. 大规模交直流混联电网RTDS快速建模方法[J]. 电力自动化设备, 2019, 39 (9): 192- 198.
	YANG Linchao, YING Chaonan, XU Zheng, et al. Rapid RTDS modeling method of large-scale AC/DC hybrid power grid[J]. Electric Power Automation Equipment, 2019, 39 (9): 192- 198.
2	许烽, 翁华, 徐政, 等. 基于PSCAD/EMTDC的大规模交直流系统快速建模及有效性分析[J]. 高电压技术, 2013, 39 (11): 2762- 2772.
	XU Feng, WENG Hua, XU Zheng, et al. Rapid modeling and validity analysis of large-scale AC/DC power systems based on PSCAD/EMTDC[J]. High Voltage Engineering, 2013, 39 (11): 2762- 2772.
3	张星, 徐得超, 李亚楼, 等. 基于超算的大电网数字并行仿真系统构建及应用[J]. 电网技术, 2019, 43 (4): 1144- 1150.
	ZHANG Xing, XU Dechao, LI Yalou, et al. Construction and application of large-scale power grid digital parallel simulation system based on supercomputing technology[J]. Power System Technology, 2019, 43 (4): 1144- 1150.
4	王桢, 吕凯, 郭力. PSD-BPA程序电网在线模型自动转换技术研究[J]. 电工技术, 2023, (21): 74- 76.
	WANG Zhen, LV Kai, GUO Li. Study on automatic transformation technology of power grid online model based on PSD-BPA program[J]. Electric Engineering, 2023, (21): 74- 76.
5	陶华, 杨震, 张民, 等. 基于深度优先搜索算法的电力系统生成树的实现方法[J]. 电网技术, 2010, 34 (2): 120- 124.
	TAO Hua, YANG Zhen, ZHANG Min, et al. A depth-first search algorithm based implementation approach of spanning tree in power system[J]. Power System Technology, 2010, 34 (2): 120- 124.
6	陶华, 许津津, 邹文聪. BPA向PSCAD模型转换的研究[J]. 电力自动化设备, 2013, 33 (8): 152- 156.
	TAO Hua, XU Jinjin, ZOU Wencong. Model conversion from BPA to PSCAD[J]. Electric Power Automation Equipment, 2013, 33 (8): 152- 156.
7	张民, 贺仁睦, 许津津, 等. 图论在BPA模型向PSCAD模型自动转换中的应用[J]. 电网技术, 2012, 36 (6): 163- 169.
	ZHANG Min, HE Renmu, XU Jinjin, et al. Application of graph theory in approach for automatically converting BPA models into PSCAD/EMTDC models[J]. Power System Technology, 2012, 36 (6): 163- 169.
8	周作春, 孙健, 唐恒海, 等. 基于图形化系统的机电暂态模型到电磁暂态模型的自动生成方案研究[J]. 电气应用, 2013, (S1): 564- 568.
	ZHOU Zuochun, SUN Jian, TANG Henghai, et al. Study on automatic generation scheme from electromechanical to electromagnetic model based on graphic system[J]. Electrotechnical Application, 2013, (S1): 564- 568.
9	陈奇方, 朱小兰, 张文青, 等. 电力系统机电/电磁暂态仿真数据转换系统[J]. 电网与清洁能源, 2012, 28 (9): 29- 33.
	CHEN Qifang, ZHU Xiaolan, ZHANG Wenqing, et al. Data conversion system for electromechanical and electromagnetic transient simulation in power system[J]. Power System and Clean Energy, 2012, 28 (9): 29- 33.
10	董炜, 潘秋萍, 雷金勇, 等. BPA 与 DIgSILENT 动态模型的比较与数据转换[J]. 电力系统自动化, 2016, 40 (8): 140- 146.
	DONG Wei, PAN Qiuping, LEI Jinyong, et al. Comparison and data conversion between dynamic models of BPA and DIgSILENT[J]. Automation of Electric Power Systems, 2016, 40 (8): 140- 146.
11	郭杏叶. PSASP模型向PSCAD软件转换方法研究及应用[D]. 重庆: 重庆大学, 2015.
	GUO Xingye. The research and application of model transformation method from PSASP to PSCAD[D]. Chongqing: Chongqing University, 2015.
12	程改红, 陆韶琦, 邵冲, 等. 大规模交直流电力系统电磁暂态仿真高效建模方法[J]. 电网技术, 2017, 41 (6): 1919- 1926.
	CHENG Gaihong, LU Shaoqi, SHAO Chong, et al. A high efficiency modeling method for electromagnetic transient simulation of large scale AC/DC power system[J]. Power System Technology, 2017, 41 (6): 1919- 1926.
13	胡涛, 王薇薇, 朱艺颖, 等. 电磁暂态实时仿真自动化建模技术研发报告[R]. 北京: 中国电力科学研究院, 2017.
14	胡涛, 朱艺颖, 李柏青, 等. 基于BPA-HYPERSIM的大电网自动建模软件开发[J]. 电网技术, 2019, 43 (5): 1666- 1674.
	HU Tao, ZHU Yiying, LI Baiqing, et al. Development of automatic modeling software for large-scale grid based on BPA-HYPERSIM[J]. Power System Technology, 2019, 43 (5): 1666- 1674.
15	郭琦, 卢远宏. 新型电力系统的建模仿真关键技术及展望[J]. 电力系统自动化, 2022, 46 (10): 18- 32.
	GUO Qi, LU Yuanhong. Key technologies and prospects of modeling and simulation of new power system[J]. Automation of Electric Power Systems, 2022, 46 (10): 18- 32.
16	谭阳琛, 刘畅, 李程昊, 等. 基于ADPSS的特高压直流输电控制保护系统开放式建模[J]. 电力系统保护与控制, 2018, 46 (17): 99- 108.
	TAN Yangchen, LIU Chang, LI Chenghao, et al. Open-style model of UHVDC control and protection system based on ADPSS[J]. Power System Protection and Control, 2018, 46 (17): 99- 108.
17	李亚楼. 大规模电力系统机电暂态实时仿真算法及软件的研究[D]. 北京: 中国电力科学研究院, 2003.
	LI Yalou. Algorithm and software research on real-time electromechanical transient simulation of large-scale power system[D]. Beijing : China Electric Power Research Institute, 2003.
18	鄂志君, 李振斌, 杨帮宇, 等. 交直流混合电网仿真初始化方法[J]. 中国电力, 2022, 55 (8): 178- 183.
	E Zhijun, LI Zhenbin, YANG Bangyu, et al. Simulation initialization method for AC/DC hybrid power grid[J]. Electric Power, 2022, 55 (8): 178- 183.
19	吴国旸, 戴汉扬, 宋新立, 等. 适用于复杂拓扑结构混合直流电网的实用机电暂态建模仿真方法[J]. 电力系统保护与控制, 2022, 50 (22): 170- 180.
	WU Guoyang, DAI Hanyang, SONG Xinli, et al. A practical electromechanical transient simulation method for complicated topological hybrid HVDC grids[J]. Power System Protection and Control, 2022, 50 (22): 170- 180.
20	周佩朋, 孙华东, 项祖涛, 等. 大规模电力系统仿真用新能源场站模型结构及建模方法研究(三): 电磁暂态模型[J]. 中国电机工程学报, 2023, 43 (8): 2990- 2999.
	ZHOU Peipeng, SUN Huadong, XIANG Zutao, et al. Research on model structures and modeling methods of renewable energy stations for large-scale power system simulation (Ⅲ): electromagnetic transient models[J]. Proceedings of the CSEE, 2023, 43 (8): 2990- 2999.
21	张娜娜. 电网模型由PSASP向ATP-EMTP的转换方法研究与应用[D]. 西安: 西安科技大学, 2019.
	ZHANG Nana. Research and application of conversion method from PSASP to ATP-EMTP for power grid model[D]. Xi'an: Xi'an University of Science and Technology, 2019.
22	何海林, 史华勃, 王顺亮, 等. 用于大规模机电-电磁暂态仿真模型自动转化的分层布局方法[J]. 中国电力, 2022, 55 (9): 111- 120.
	HE Hailin, SHI Huabo, WANG Shunliang, et al. Hierarchical layout method for automatic transformation of large-scale electromechanical-electromagnetic transient simulation model[J]. Electric Power, 2022, 55 (9): 111- 120.

元件类型	BPA模型	ADPSS模型
发电机	MG/MF卡+M卡	PARK发电机
变压器	T卡+R卡	两绕组变压器、三绕组变压器
交流线	L卡+LO卡	集中参数线路、分布参数线路
线路高抗	L+卡 + LO+卡	耦合RL元件
负荷	LA/LB卡	静特性负荷
负荷	ML/MB/MJ/MK卡	综合负荷
调压器	FM/FN/FO/FP/FQ/FR/FS/ FT卡 + F+卡	3~10型
调压器	FU/FV卡+ F+卡 + F#卡 + EL卡 + EL+卡	11~12型
电力系统稳定器	SF/SP/SS/SG卡	2型
电力系统稳定器	SI卡+SI+卡	4型
调速器	GS +TA/TB和GH卡	1型
调速器	GJ+GA+TB+GX卡	4型

元件类型	BPA模型	ADPSS模型
发电机	MG/MF卡+M卡	PARK发电机
变压器	T卡+R卡	两绕组变压器、三绕组变压器
交流线	L卡+LO卡	集中参数线路、分布参数线路
线路高抗	L+卡 + LO+卡	耦合RL元件
负荷	LA/LB卡	静特性负荷
负荷	ML/MB/MJ/MK卡	综合负荷
调压器	FM/FN/FO/FP/FQ/FR/FS/ FT卡 + F+卡	3~10型
调压器	FU/FV卡+ F+卡 + F#卡 + EL卡 + EL+卡	11~12型
电力系统稳定器	SF/SP/SS/SG卡	2型
电力系统稳定器	SI卡+SI+卡	4型
调速器	GS +TA/TB和GH卡	1型
调速器	GJ+GA+TB+GX卡	4型

ADPSS变量名	BPA变量名	映射规则
$ {I_{\rm d}} $	/	递增序号
$ {I_{\rm code}} $	/	模型号：401
$ {C_{\rm nm}} $	/	DPLine+递增序号
$ {K_{\rm V}} $	$ \rm dat.L.KV1 $	$ {K_{\rm V}} = K_{\rm V1} $
$ {L_{\rm ength}} $	$ \rm dat.L.miles $	$ {L_{\rm ength}}{\text{ = }}\rm miles/0.621\;371\;2 $
$ {R_{\rm e1}} $	$ \rm dat.L.R $	$ {R_{\rm e1}} = R/{L_{\rm ength}} $
$ {L_{\rm e1}} $	$\rm dat.L.L $	$ {L_{\rm e1}} = L/{L_{\rm ength}} $
$ {C_{\rm e1}} $	$\rm dat.L.B $	$ {C_{\rm e1}} = B/{L_{\rm ength}} $
$ {R_{\rm e0}} $	$\rm swi.L0.{R_0} $	$ {R_{\rm e0}} = {R_0}/{L_{\rm ength}} $（若无LO卡或未填对应参数，则按式（1）计算$ {R_0} $）
$ {L_{\rm e0}} $	$\rm swi.L0.{X_0} $	$ {L_{\rm e0}} = {X_0}/{L_{\rm ength}} $（若无LO卡或未填对应参数，则按式（2）计算$ {X_0} $）
$ {C_{\rm e0}} $	$\rm swi.L0.{B_a}_0 $/ $\rm swi.L0.{B_b}_0 $	1）若$ {B_{\rm b}}_0 = 0 $或不填，则$ {C_{\rm e0}} = {B_{\rm a}}_0/{L_{\rm ength}} $ 2）若$ {B_{\rm a}}_0\neq {B_{\rm b0}} $且均不为0，则$ {C_{\rm e0}} = \dfrac{{{B_{\rm a}}_0+{B_{\rm b0}}}}{{2{L_{\rm ength}}}} $ 3）若$ {B_{\rm a0}} $和$ {B_{\rm b0}} $均不存在，则按式（3）计算$ {B_0} $，然后计算$ {C_{\rm e0}} = {B_0}/{L_{\rm ength}} $

ADPSS变量名	BPA变量名	映射规则
$ {I_{\rm d}} $	/	递增序号
$ {I_{\rm code}} $	/	模型号：401
$ {C_{\rm nm}} $	/	DPLine+递增序号
$ {K_{\rm V}} $	$ \rm dat.L.KV1 $	$ {K_{\rm V}} = K_{\rm V1} $
$ {L_{\rm ength}} $	$ \rm dat.L.miles $	$ {L_{\rm ength}}{\text{ = }}\rm miles/0.621\;371\;2 $
$ {R_{\rm e1}} $	$ \rm dat.L.R $	$ {R_{\rm e1}} = R/{L_{\rm ength}} $
$ {L_{\rm e1}} $	$\rm dat.L.L $	$ {L_{\rm e1}} = L/{L_{\rm ength}} $
$ {C_{\rm e1}} $	$\rm dat.L.B $	$ {C_{\rm e1}} = B/{L_{\rm ength}} $
$ {R_{\rm e0}} $	$\rm swi.L0.{R_0} $	$ {R_{\rm e0}} = {R_0}/{L_{\rm ength}} $（若无LO卡或未填对应参数，则按式（1）计算$ {R_0} $）
$ {L_{\rm e0}} $	$\rm swi.L0.{X_0} $	$ {L_{\rm e0}} = {X_0}/{L_{\rm ength}} $（若无LO卡或未填对应参数，则按式（2）计算$ {X_0} $）
$ {C_{\rm e0}} $	$\rm swi.L0.{B_a}_0 $/ $\rm swi.L0.{B_b}_0 $	1）若$ {B_{\rm b}}_0 = 0 $或不填，则$ {C_{\rm e0}} = {B_{\rm a}}_0/{L_{\rm ength}} $ 2）若$ {B_{\rm a}}_0\neq {B_{\rm b0}} $且均不为0，则$ {C_{\rm e0}} = \dfrac{{{B_{\rm a}}_0+{B_{\rm b0}}}}{{2{L_{\rm ength}}}} $ 3）若$ {B_{\rm a0}} $和$ {B_{\rm b0}} $均不存在，则按式（3）计算$ {B_0} $，然后计算$ {C_{\rm e0}} = {B_0}/{L_{\rm ength}} $

序号	元件类型	元件数量
1	三相母线	5021
2	发电机	1769
3	输电线	2591
4	变压器	2630
5	负荷	336
